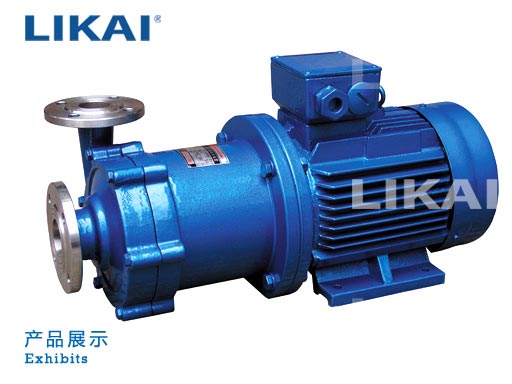

CQ型磁力泵

CQ型不锈钢磁力泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。

电话咨询
  • 产品介绍
  • 性能参数
  • 适用范围
  • 安装尺寸图
  • 文档下载

概述

CQ型磁力驱动离心泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,中成泵业生产的CQ型磁力驱动泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美化。CQ型磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是最安全、最可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。

型号意义

主要特点

磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

材料耐腐蚀性能(供参考)

介质名称 浓度 % 聚丙烯 浓度 % ABS
% 25℃ 50℃ % 20℃ 60℃
硫 酸 60     ×
硝 酸 25     O
盐 酸 <36
氟氟酸 35     ×
醋酸 <80     O
氢氧化钠 100
重铬酸钾 25
溴水       O ×
乙醇
丙酮   ×     O
四氯乙烷   O     O ×
氟利昂22       O O
漂白液 CL13%     O O
电镀液       O ×
照相液
介质名称 浓度 不锈钢 浓度 陶瓷
% 25℃ 50℃ % 25℃ 80℃
硫酸 <5 X   V V
硝酸 7070 V   V V
盐酸   X     V V
氟氟酸   X   0~100 X
醋酸 <20   V V
氢氧化钠 70   0 X
重铬酸钾 40~60 V V 10~20 V V
溴水   0     V V
乙醇   V   V V
丙酮   V V   V
四氯乙烷 50 V V   V V
氟利昂22   V     V V
漂白液 C112% X     V V
电镀液         V V
照相液   V     V V
型 号 口径 流量 (m3/h) 扬程 (m) 电机功率 (kW) 电 压 (V) 材质
进口(mm) 出口(mm)
14CQ-5 14 10 1.2 5 0.12 220/380 不 锈 钢
16CQ-8 16 12 1.8 8 0.18 220/380
20CQ-12 20 12 3 12 0.37 220/380
25CQ-15 25 20 5.4 15 1.1 380
32CQ-15 32 25 6.5 15 1.1 380
32CQ-25 32 25 4.8 25 1.1 380
40CQ-20 40 32 10 20 2.2 380
40CQ-32 40 32 11.5 32 4 380
50CQ-25 50 40 14.4 25 4 380
50CQ-32 50 40 13.2 32 4 380
50CQ-50 50 32 7.8 50 5.5 380
65CQ-25 65 50 16.8 25 5.5 380
65CQ-32 65 50 25 32 7.5 380
80CQ-32 80 65 50 32 11 380
50CQ-50 80 65 50 50 15 380
100CQ-32 100 80 60 32 15 380
100CQ-50 100 80 60 50 18.5 380
注:表中16CQ-8##-100CQ-50都可配防爆电机

磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送,选用此泵则更为理想。

结构图纸

结构爆炸图
CQ型磁力驱动泵
泵体材质:304不锈钢、动环材质:填充四氟、静环材质:陶瓷、叶轮:304不锈钢、密封圈:橡胶、隔板:304不锈钢、轴套:填充四氟、压盖:304不锈钢、泵轴:304不锈钢 内磁钢总成:304不锈钢+磁铁、隔离套:304不锈钢、外磁钢总成:铸钢+磁铁

CQ型磁力驱动泵(结构图)
CQ型磁力驱动泵 CQ型磁力驱动泵

CQ型磁力驱动泵安装尺寸表:

CQ型磁力驱动泵
