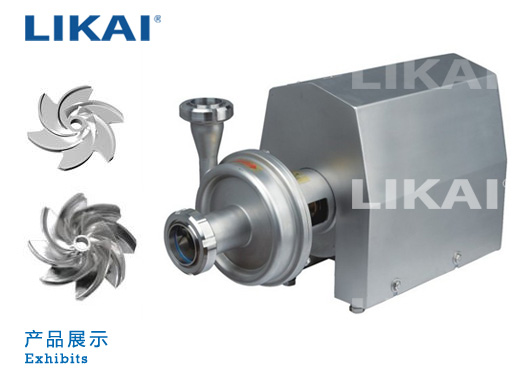

BAW型卫生级离心泵

BAW型卫生级离心泵属单吸、单级、离心式卫生泵,适合输送牛奶、饮料、酒等各种液体,是食、化工、医药等行业不可缺少的输送设备。吸取温度为可达200ºC左右。其中高扬程泵特别适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。

电话咨询
  • 产品介绍
  • 性能参数
  • 适用范围
  • 安装尺寸图
  • 文档下载

卫生级离心泵属单吸、单级、离心式卫生泵,适合输送牛奶、饮料、酒等各种液体,是食、化工、医药等行业不可缺少的输送设备。吸取温度可达200ºC左右。其中高扬程泵特别适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。

机构特点:

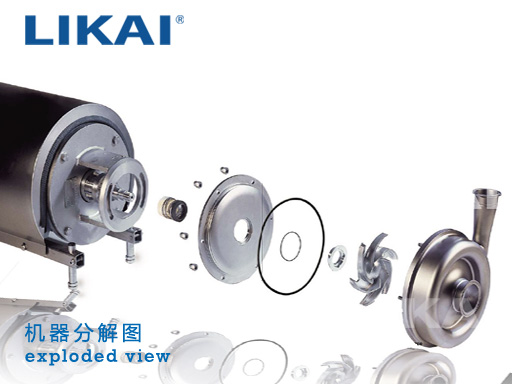

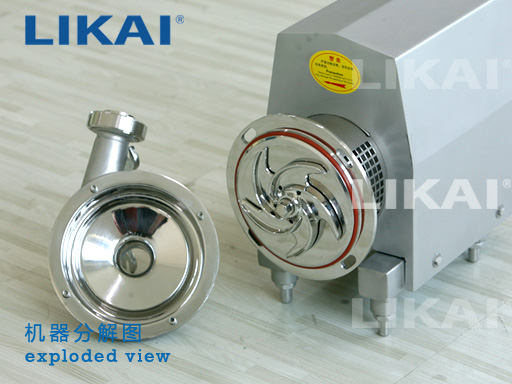

本系列泵主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。
底板下的支撑脚可任意调节,便于安装,无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。
本系列泵设计时采用圆滑过度、刚性结构、厚壁设计。
在材料的选用上泵体、泵盖、叶轮等大凡与物料接触的零件全由AISI316 或AISI304不锈钢制造。
机械轴封采用高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型,延长了适用寿命。 防护等级IP55.F级绝缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸,所有零件表面处理。
安装时由专用工装夹具保证尺寸间隙。
轴封处采用开启式结构,故即使轴封处有少量泄漏,亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。
本系列泵制作精细,不易结垢,特别适用于CIP清洗。
本系列泵结构简单、拆卸方便,嗓音低,效率高,对物料处理平缓柔和,保证了产品的原有风味。

使用说明:
离心式卫生安装时泵的位置应低于吸入液面(如泵的安装位置高于吸入液面,开泵前需进行罐泵)。在使用前应检查叶轮的旋转方向是否正确;
泵进出口管接头螺母是否旋紧;泵盖与泵体间的密封圈是泵垫好。与物料接触部分使用前应用蒸汽消毒,确保食品卫生。
泵的出口应安装一蝶阀,以控制流量。不要长期在超负荷情况下操作,以免损坏电动机。
泵使用完毕应立即进行CIP清洗,以防止物料粘附。如无CIP则需人工清洗。清洗时首先可用热水通过,然后拆卸,用毛刷刷洗泵与物料接触的所有零件,再用清水冲洗,洗干净后再按先后顺序安装好。
使用中如发现泵壳后有物料滴在地上,则表明轴封处泄漏。此时可检查轴上机械密封装置,若磨损厉害或密封件损坏,应进行调换或研磨后才能使用。




流量

(吨/小时)

扬程

(米)

电机

功率

进出

口径

外形尺寸

(长××高)

中心高度

BAW-3-15

3

15

0.75

38/32

480×200×345

200

BAW-3-24

3

24

1.1

38/32

480×200×345

200

BAW-5-24

5

24

1.5

51/38

496×250×370

215

BAW-5-36

5

36

2.2

51/38

496×250×370

225

BAW-10-24

10

24

2.2

51/38

515×275×380

225

BAW-10-36

10

36

3

51/38

515×275×380

245

BAW-15-24

15

24

3

51/51

600×300×415

245

BAW-15-36

15

36

4

51/51

600×300×415

245

BAW-20-24

20

24

4

63/51

600×300×415

245

BAW-20-36

20

36

5.5

63/51

700×320×425

265

BAW-30-24

30

24

5.5

63/63

700×320×425

265

BAW-30-36

30

36

7.5

63/63

700×320×425

265

BAW-40-24

40

24

7.5

76/63

780×350×435

265

BAW-40-36

40

36

11

76/63

820×380×445

265
