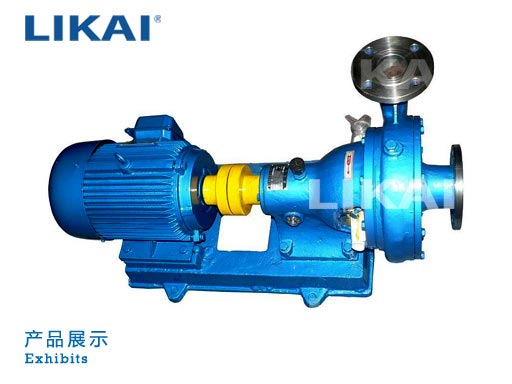

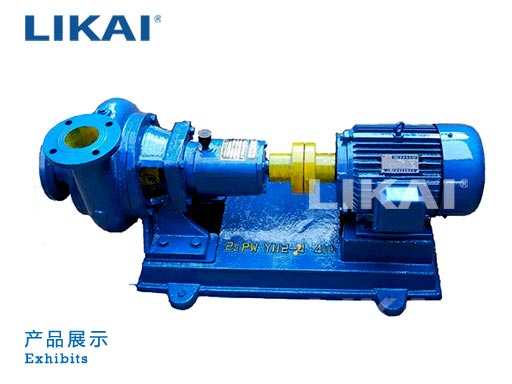

PW型离心污水泵

PW型离心污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向,泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用双端面机械密封结构形式,泵与电机安装在共同底盘上,通过弹性联轴器由电机直接驱动。

电话咨询
  • 产品介绍
  • 性能参数
  • 适用范围
  • 安装尺寸图
  • 文档下载

产品概述

PW、PWF型污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向,泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用双端面机械密封结构形式,泵与电机安装在共同底盘上,通过弹性联轴器由电机直接驱动。该泵具有效率高、节能、运行平稳、性能可靠、维修方便等优点。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢)

技术参数

流量:36-180m3/h; 扬程:8.5-48.5m; 电机功率:4-30KW; 转速:960-2950r/min; 口径:φ65-φ100; 介质温度:≤100℃。

型号意义

适用范围

  • PW普通型污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质,介质温度不超过100℃。
  • PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水,广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造,介质温度不高于100℃。

结构说明 卧式污水泵主要由:泵盖(1),泵体(2),叶轮(3),轴(15),轴封体(4),轴承箱(11))及联轴器部件等组成〈见图1:结构图〉 泵出口垂直向上,也可装成水平方向,本泵由弹性联轴器直接传动(亦可才艮据需要改用皮带传动)。 叶轮内仅有两片曲面叶片,因此流道宽畅,可通过一般性悬浊颗粒。 叶轮背面有4片副叶片,以平衡轴向推力,制造时叶轮经过静平衡试经验。 泵的旋转方向从驱动端看为顺时针方向。 轴承箱轴承用稀油润滑、油位高度由油标指示、油位应处于正常油位线。 本泵轴封采用油封團密封、密封性能好、更换方便。 密封环由铸铁制成,固定于泵盖上,磨损后可用备件更换。 泵盖和叶轮进口端的间隙f,密封环与叶轮装配间隙T (见结构图〉及配用底阀内径列于表1。

型 号 F(mm) T(mm) 底阀内径 备 注
21/2PW 2 0.15~0.22 Φ150
4PW 2 0.175~0.255 Φ200

PW、PWF型悬臂式离心污水泵 外型尺寸 图2 PW、PWF型悬臂式离心污水泵

产品型号
L1 L2 L L3 d L4 h1 h2 n-d
2½PW 160 105 571 46 Φ30 122.5 180 200 4-Φ19
4PW 214 122.5 658.5 58 Φ5 190 180 200

PW、PWF型悬臂式离心污水泵泵的进口法兰连接尺寸 图3

产品型号 吸入 口法兰 排出 口法兰
DN1 d1 D12 D1 f1 b1 N-d01 DN2 d2 D12 D2 f2 b2 n-d02
2½PW 80 125 150 185 3 18 4-Φ18 70 110 130 160 3 18 4-Φ14
4PW 100 145 170 205 100 145 170 205 4-Φ18

泵的进出口锥管连接尺寸 图3

产品型号 吸入 口法兰 排出口 法兰
DN1 d1 D12 D1 f1 b1 N-d01 DN2 d2 D12 D2 f2 b2 n-d02
2½PW 100 158 180 220 3 20 4-Φ17.5 80 135 160 190 3 22 4-Φ18
4PW 200 255 280 315 22 4-Φ18 150 212 240 285 26 14-Φ17.5

安装尺寸

PW、PWF型悬臂式离心污水泵

泵型号 底座型号 电机 号 外型及安装尺寸
L1 L2 L B1 B H1 H2 h H1 H2 H B1 a f X L4 L5 N-d L6
2½pw 2½PW-y112M-4 y112M-4 125 534 779 385 445 35 180 470 265 270 423 190 160 411 17     4-Φ24 350
2½PW-y160M-4 y160M-4 155 575 885 430 490 385 495 255     4-Φ24
2½PW-y180M-4 y180M-4 122 700 942 420 480 40 490 430 290 540 285     4-Φ24
4PW 4PW-y160M-6 y160M-6 145 590 890 430 490 40 180 586 385 280 505 255 214 444.5 16     4-Φ24 400
4PW-y200l1-4 y200l1-4 145 670 1025 536 596 600 475 300 575 310     4-Φ24
