ZCQF型四氟自吸磁力泵

产品介绍

产品概述：

ZCQF型自吸磁力驱动泵（简称磁力自吸泵）是将永磁联轴器的工作原理用于离心泵的新产品，设计合理，工艺良好，具有全密封，无泄漏，耐腐蚀的特点。

产品特点：

磁力自吸泵以静密封取代动密封，使泵的过流部件处于密封状态，解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，高强度的增强聚丙稀、四氟合金、氮化硅，碳石墨，钢玉陶磁，作为制造材料，并采用不锈钢的连接架，为客户解决了老为环境空气腐蚀而经常更换联接架而烦恼。
即有CQF型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，具备了自吸性能好，自吸时间短，效率高，并能在无液的情况下而空载运转，自吸高度4米，因此它具有良好的抗腐蚀性能，并可以使输送介质免受污染。

性能参数

型号	流量	杨程	效率	汽蚀余量	进口X出口	自吸		转速	功率	重量
	m3/h	m	%	m	mm	高度m	时间s	r/min	kw	Kg
ZCQF25-25-125	1.5	19	10	3	25x25	1	180	2900	2.2	65
	3.6	18	20
	6	16	30
ZCQF40-32-125	5	22	35	3	40x32	1	180	2900	3	47
	8	20	42
	12	17	40
ZCQF40-32-160	5	32	24	3.5	40x32	3	150	2900	4	160
	8	30	48
	12	28	45
ZCQF50-40-125	8	22	35	3	50x40	1	180	2900	3	47
	12	20	42
	15	17	40
ZCQF50-40-160	8	32	24	3.5	50x50	3	150	2900	4	160
	12	30	48
	15	28	45
ZCQF50-40-200	8	47	24	3.5	50x40	3	150	2900	7.5	210
	12	45	35
	15	43	32
ZCQF50-40-250	8	72	20	4	50x40	3	150	2900	15	320
	12	70	26
	25	65	39
ZCQF65-50-160	15	32	40	4	65x50	3	200	2900	7.5	210
	25	30	55
	35	27	48
ZCQF65-50-200	15	47	30	4	65x50	3	180	2900	11	300
	25	45	42
	35	38	44
ZCQF65-50-250	15	72	30	4	65x50	3	180	2900	18.5	440
	25	70	41
	35	65	42
ZCQF80-65-160	35	32	54	4.5	80x50	3	150	2900	11	284
	50	30	58
	60	25	48
ZCQF580-50-200	35	47	45	4.5	80x50	3	180	2900	15	330
	50	45	53
	60	42	46
ZCQF80-50-250	35	72	45	5	80x50	3	180	2900	30	550
	50	70	50
	60	65	43
ZCQF100-80-160	65	32	54	6	100x80	3	250	2900	18.5	390
	100	30	60
	110	26	54
ZCQF100-80-200	65	46	48	6	100x80	3	250	2900	30	500
	100	45	55
	110	40	48

适应范围

磁力泵结构紧凑，外型美观，体积小，躁声低，运行可靠，使用维修方便。可广泛用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类稀有贵重液，毒液，挥发性液体，以及循环水设备配套，过率机配套。特别是易漏，易燃，易爆液体的抽送，防爆电动机选用此泵则更为理想。

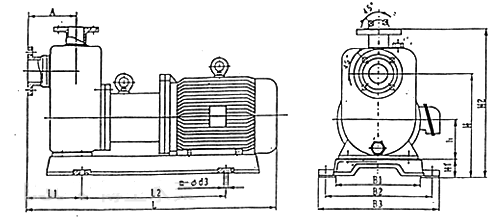

安装尺寸图

本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气排净，使泵内形成一定的真空度，达到自吸的作用。

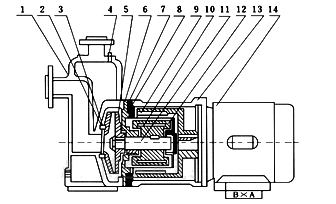

结构说明

1.泵体	2.静环	3.动环	4.加水螺栓	5.叶轮	6.密封圈	7.隔板
8.隔离层	9.外磁钢总成	10.内磁钢总成	11.泵轴	12.轴套	13.联接架	14.电机
